[biznesshop] Чертежи станка - ручной трубогиб прокатный большой

​ Описание и инструкция по эксплуатации.
Предназначен для сгибания профильных и круглых труб различного сечения по плавному радиусу кривизны.

Технические характеристики трубогиба:
1. круглпая труба 1/2", 3/4" и 1"
труба квадратного сечения от 20*20 до 50*50мм
сортамента круглого от 20 до 30мм
сортамента квадратного от 20 до 50мм
2. Минимально возможный диаметр дуги - 0,45м (для 15х15х1,5мм).
3. Максимальный диаметр дуги не ограничен.
4. Вид привода - ручной.
5. Габариты 1271х700х1054 мм.
6. Вес -100 кг.

Преимущества станка.
Доступен в изготовлении, расширенные технические возможности трубогиба, использование стандартных легко доступных и дешевых деталей для привода станка.

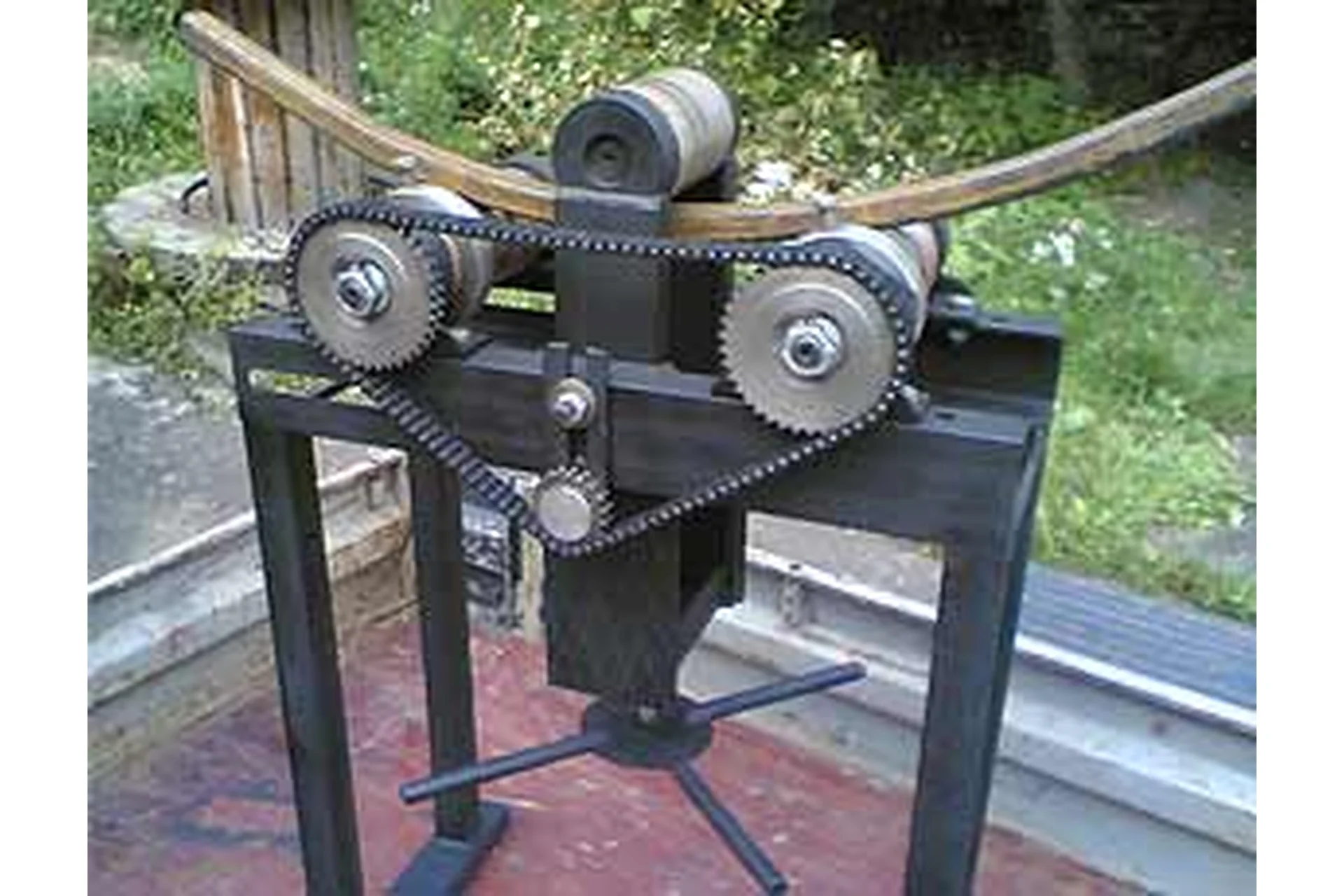

Принцип действия трубогиба.
Приспособление состоит из трёх валов. Изгибаемый профиль лежит на двух валах, связанных цепной передачей (для удешевления изготовления станка цепь и шестерни используются от газораспределительного механизма автомобиля ВАЗ). Третий вал прижимает профиль сверху и деформирует его. Вращение нижних валов вызывает перемещение профиля по всей его длине и равномерную деформацию в каждой точке. Чем большую кривизну необходимо получить, тем сильнее верхний вал должен прогибать профиль.
